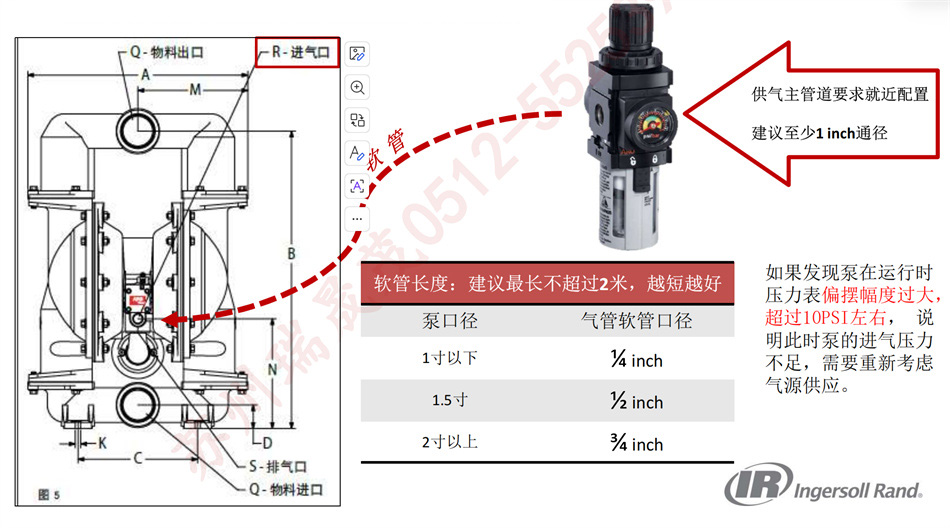

一、氣源配置Tips
? 必須安裝氣源處理元件:根據實際工況選擇氣動兩聯件 (空氣過濾器,調壓閥)。
空氣過濾器過濾精度要求小于50微米,供氣質量要求符合ISO 8573-1:2010,推薦:固體顆粒7級,水4級和油4 級。一般工業推薦每6個月更換一次濾芯,保證終端工位氣源的潔凈度。
? 安裝前務必吹掃氣源管路,保證氣源管路的清潔,無雜質。

二、螺栓定期緊固Tips
1、材料蠕變將引發螺栓扭矩衰減
材料蠕變屬于材料自身特性,此外季節溫度變化也顯著影響材料蠕變
S-631總說明手冊對螺栓緊固的說明:
? 關于產品安全信息的說明:
在運行前重新擰緊所有緊固件。
重新擰緊所有緊固件和管接件以確保無流體泄漏。
? 關于運行的說明:
在泵重新啟動并運轉了一段時間后,重新檢查扭矩設定。
在初始運轉后, 按照技術要求重新緊固。

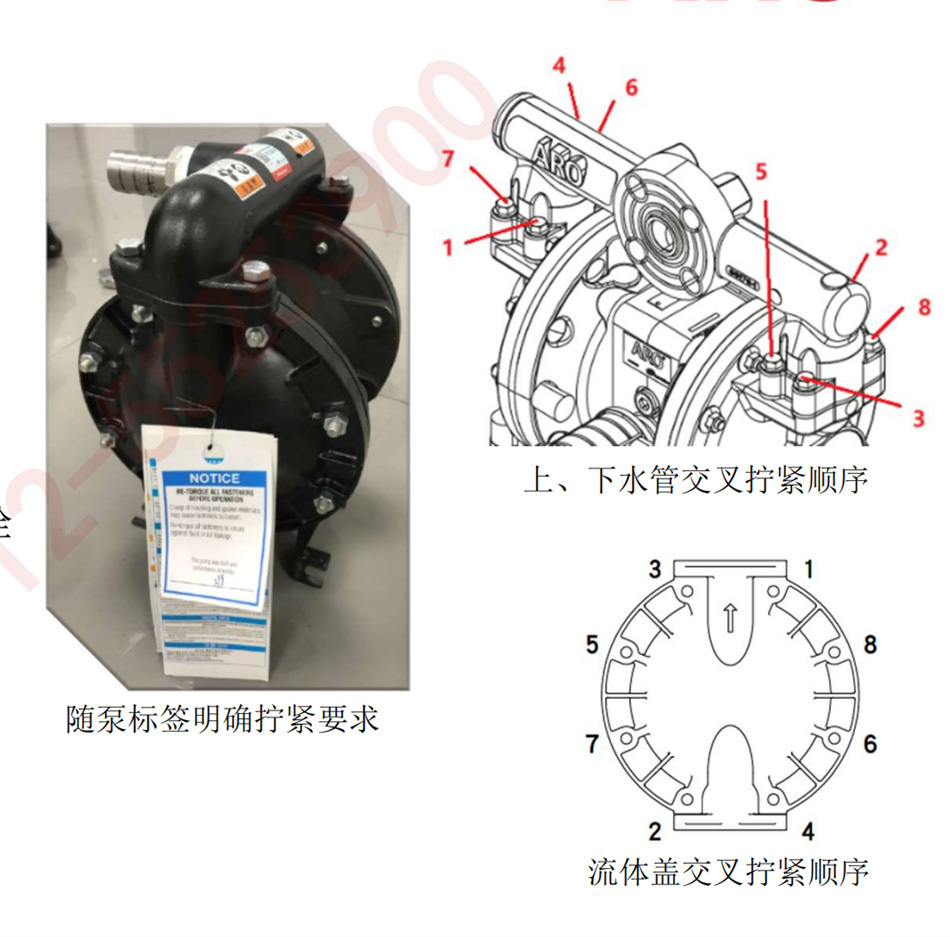

2、檢查操作手冊,定期擰緊流體蓋及上、下水管螺栓
建議:
? 依照手冊要求操作
? 使用扭矩扳手(0-100Nm)
? 對角交叉緊固螺栓
? 開機前擰緊所有螺栓
? 每月檢查標定螺栓扭矩
? 出現泄露后的擰緊:流體蓋螺栓擰緊前先擰松上、下水管螺栓,擰緊流體蓋螺栓后再對上、下水管擰緊操作。如必要,更換新密封圈,尤其PTFE材質密封圈不建議二次使用。
? 不要過度擰緊

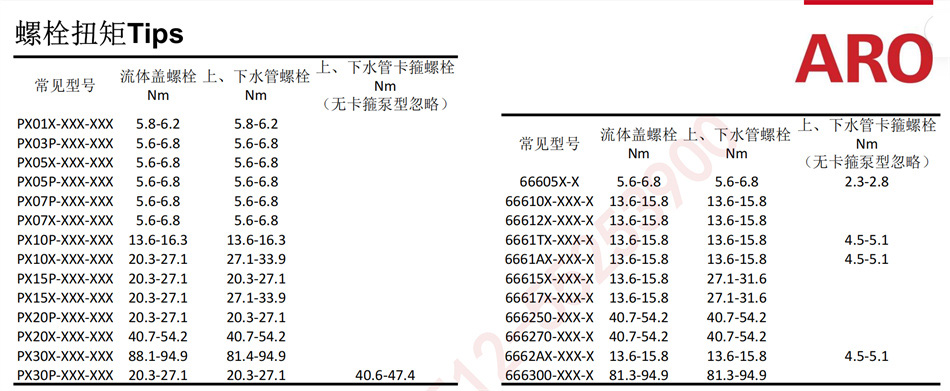

三、螺栓扭矩Tips

四、泵安裝Tips
1. 不建議將泵暴露于陽光暴曬環境使用,尤其塑料泵,紫外線會加速材料老化。
2. 氣動雙隔膜泵不可承載管路系統對其施加的任何方向上的應力。管路系統應自行
采取適當的支撐或固定,否則將有可能漏液,或損壞泵體。
3. 泵支腳增加必要的彈性支撐,消除應力,減輕振動。
4. 盡量讓泵進口靠近輸送的液體。避免引起過抽真空或產生氣蝕。
5. 盡可能減少管路彎頭或彎管的數量。
6. 管路系統配置適配的脈動阻尼器可有效減輕流體脈沖。
7. 建議泵出口管路系統配置單向止回閥。
8. 泵入口灌注壓力不能超過10 Psi.

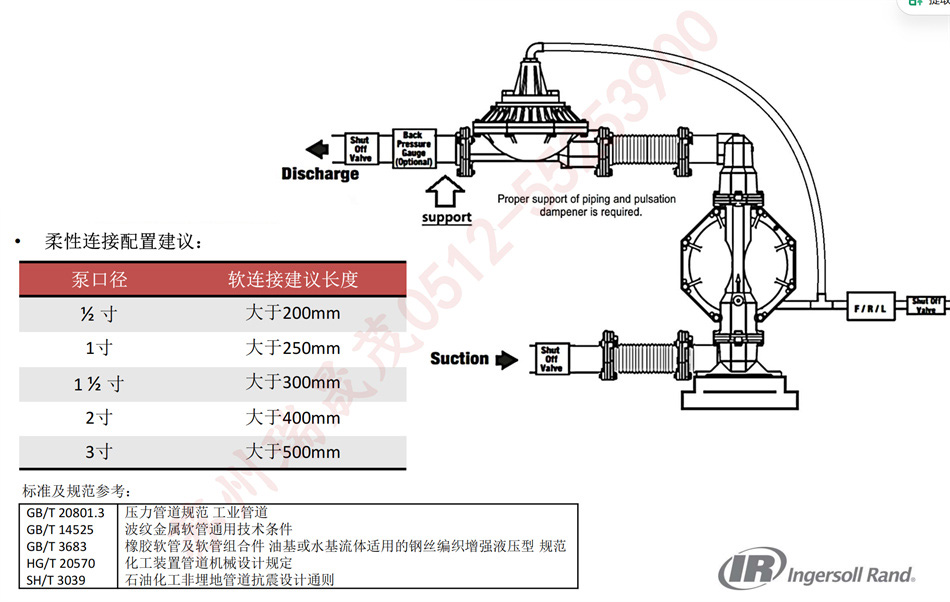

五、泵安裝軟連接Tips
? 管路的口徑不應小于泵的進、出口口徑 ? 泵與剛性管路必須采用柔性聯接(軟管或軟接)
減輕泵系統的脈沖/振動
剛性連接風險:
a) 脈沖振動
b) 泄露風險
c) 管路疲勞開裂
d) 泵體疲勞損壞
? 務必消除管線應力,必要的管路固定和支撐
? 柔性連接配置建議:

溫馨提示:英格索蘭氣動隔膜泵故障診斷Tips
